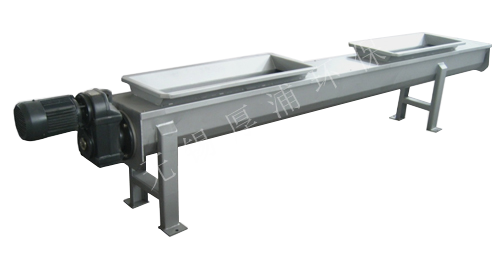

WLS無軸螺旋輸送機
發布時間:2018-07-02 點擊次數:3593 次
概述及工作原理
無軸螺旋輸送機是用于傳輸工業生產過程中產生的各種廢物及濾渣,結構形式為無軸螺旋,物料由進口輸入,經螺旋輸送至尾端排放,整個傳輸過程除進出口料斗外均在密閉槽體中進行。傳動采用軸裝式減速機,并在減速機端設置軸承及防塵油封。設備運行過程中沒有高速運轉部件,螺旋下襯耐磨尼龍,磨損低,維護量小。
技術特點
1、螺旋輸送機的結構形式為精密鑄造無軸螺旋,能保證物料輸送流暢,無堵塞。
2、驅動裝置置于螺旋輸送機一端,與螺旋軸直接連接,無需聯軸器。
3、螺旋輸送槽槽體為U型槽,斷面為U形,除進、出料口敞開外其余為密閉式。
4、輸送機殼體、蓋板及進料斗均為折彎加強,保證設備主體的使用壽命。
5、輸送槽中無軸承,物料輸送流暢。
無軸螺旋輸送機是用于傳輸工業生產過程中產生的各種廢物及濾渣,結構形式為無軸螺旋,物料由進口輸入,經螺旋輸送至尾端排放,整個傳輸過程除進出口料斗外均在密閉槽體中進行。傳動采用軸裝式減速機,并在減速機端設置軸承及防塵油封。設備運行過程中沒有高速運轉部件,螺旋下襯耐磨尼龍,磨損低,維護量小。
技術特點
1、螺旋輸送機的結構形式為精密鑄造無軸螺旋,能保證物料輸送流暢,無堵塞。
2、驅動裝置置于螺旋輸送機一端,與螺旋軸直接連接,無需聯軸器。
3、螺旋輸送槽槽體為U型槽,斷面為U形,除進、出料口敞開外其余為密閉式。
4、輸送機殼體、蓋板及進料斗均為折彎加強,保證設備主體的使用壽命。
5、輸送槽中無軸承,物料輸送流暢。
性能參數
(輸送量根據物料性質而有所不同)

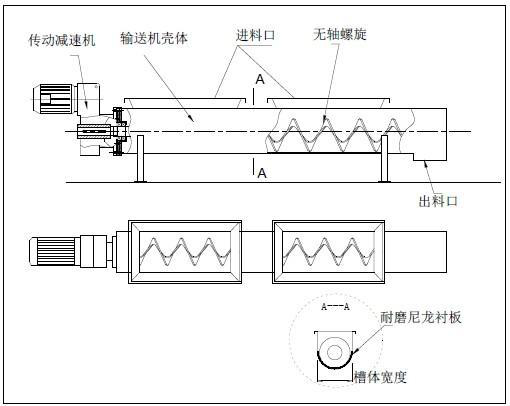

外形示意圖
(輸送量根據物料性質而有所不同)
型號 項目 |
WLS-260 | WLS-320 | WLS-360 | WLS-400 | |
螺旋轉速 | 12-20r/min(根據輸送物料性質與輸送機長度選擇) | ||||
輸送量 (m³/h) |
0° | 3 | 4 | 9.5 | 11 |
15° | 2.1 | 4.5 | 6.5 | 8.5 | |
30° | 1.3 | 2.5 | 4.3 | 5.7 | |
輸送長度 | ≤12 | ≤15 | ≤20 | ≤25 | |
安裝角度 | 一般設計≤20°,特殊訂貨≤30° |
注:
無軸螺旋直徑=螺旋槽寬-400mm。
螺旋槽寬、輸送機長度、角度、進出料口尺寸可以由用戶自定。
本輸送機可以設計多種安裝方式,吊裝、墻面固定等,并可選配支腳滾輪。
訂貨所需參數
1、輸送槽寬 2、槽體長度 3、部件材質 4、其余要求
無軸螺旋直徑=螺旋槽寬-400mm。
螺旋槽寬、輸送機長度、角度、進出料口尺寸可以由用戶自定。
本輸送機可以設計多種安裝方式,吊裝、墻面固定等,并可選配支腳滾輪。
訂貨所需參數
1、輸送槽寬 2、槽體長度 3、部件材質 4、其余要求
